Fare un rilievo tipografico in giardino

Benvenuti nella mia prima Garden Masterclass. Il primo passo nella progettazione del tuo giardino è quello di riportarlo con precisione sulla carta. Per fare questo, dovrai eseguire un rilievo tipografico del sito.

(1) Avrai bisogno di un buon metro a nastro. Io utilizzo e raccomando un metro a nastro standard da 8 metri , compatto e retrattile, come utilizzano gli artigiani, ma potrebbe essere utile anche una cordella metrica da 30 metri (io a volte la uso), a seconda delle tue competenze ed anche delle dimensioni del tuo giardino.

(2) Potresti anche richiedere l’aiuto di un assistente. In caso contrario, potresti avvalerti di un puntale metallico o picchetto da tenda per agganciare il metro a nastro.

(3) Prendi un pezzo di carta A4 fissato a una cartellina con gancio o utilizza un blocco per schizzi. Ricorda che anche con la minima brezza puoi vedere il tuo lavoro portato via dal vento, mentre sei impegnato a misurare.

(4) Disegna uno schema rudimentale di tutto il sito, cercando di riportarne la forma più precisa possibile. Riproduci il giardino in pianta, come se stessi guardando la tua proprietà dall’alto. Includi la casa, assicurando di specificare tutte le finestre, le porte e la loro direzione di apertura. Includi solo la parte della casa che è rilevante per il piano del giardino – la parte anteriore o posteriore. Comincia sempre con la casa, che dovrebbe essere posizionata a squadra sulla pianta. La misurazione accurata della casa è fondamentale, perché la utilizzerai come punto di riferimento spesse volte, da cui partire per prendere molte altre misurazioni nel tuo giardino.

(5) Registra tutte le altre caratteristiche significative del sito. Ad esempio, il garage e altri edifici (casette da giardino e similari), muri di contenimento, scale, terrazze, aree pavimentate, vialetti, sentieri, aree di deposito e strutture, stagni, piscine, canali di scolo e tombini, rubinetti, stendibiancheria, serbatoi di gas e petroliferi, alberi esistenti da mantenere (non quelli che si desidera rimuovere), piante da conservare, ma non necessariamente le aiuole, a meno che non si intenda riutilizzarle come sono.

(6) Altre informazioni da registrare. Il punto nord (probabilmente avrai bisogno di una bussola), problemi di privacy, viste brutte da mimetizzare, belle viste da mantenere ed anche da enfatizzare, la direzione dei venti dominanti, le linee elettriche aeree, i problemi di drenaggio/suoli paludosi, problemi delle infestanti, zone di troppa ombra l’esposizione estrema al sole.

(7) Essere metodico con le tue misurazioni. Il rilievo tipografico del sito non è particolarmente complicato, ma dovrai essere preciso e prendere con cura le tue misurazioni. Assicurati di registrare tutte le misure necessarie.

In generale, ci sono 4 tecniche di misurazione che dovrai utilizzare per effettuare un sopralluogo nel tuo giardino:

Tecniche semplici di misurazione

• Misurazione in linea diretta: il metodo più semplice, misura dal punto A al punto B.

• Dimensioni a corsa: simile alla misurazione in linea diretta, solo che si prendono un numero di punti lungo la stessa linea. Questo è particolarmente utile quando si rileva la casa, in quanto si può partire da un angolo e posizionare il nastro lungo la parete e registrare la posizione delle porte e delle finestre lungo la stessa linea.

Tecniche avanzate di misurazione

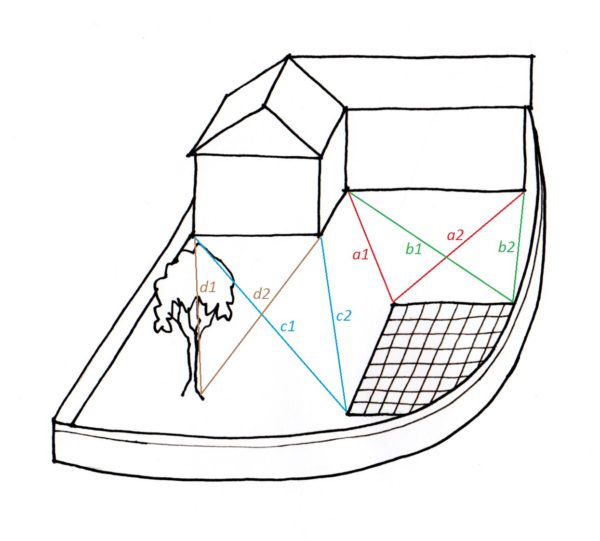

• Triangolazione: un metodo per determinare la posizione di un oggetto nel giardino (un albero, una casetta da giardino, anche gli angoli dove si incontrano i confini) misurandolo da due diversi punti noti e fissi, ad esempio, gli angoli della casa. Più lontani questi punti fissi sono l’uno dall’altro, più accurate le tue misurazioni probabilmente saranno. Nella pratica di questa tecnica, creerai una serie di triangoli, in cui ogni lato fornirà una misurazione che puoi registrare nel tuo rilievo (vedi, per esempio, a1/a2, b1/b2, ecc. nel disegno sotto). Misurando da due distinti, diversi punti conosciuti ad un oggetto nel tuo giardino, ti consentirà di posizionare l’oggetto stesso correttamente sulla tua pianta. Questa è probabilmente la tecnica più utilizzata durante il rilievo del giardino, in quanto è relativamente facile ed affidabile.

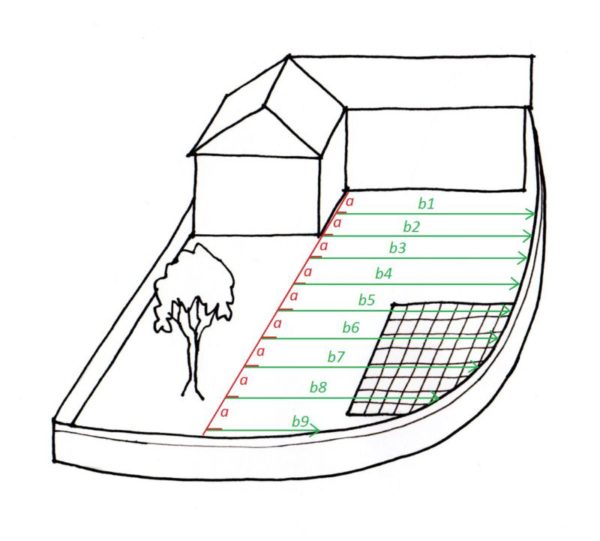

• Offset: con questa tecnica, fai una serie di misurazioni ad intervalli regolari, ad esempio uno, due o cinque metri, ecc. contro una linea nota e fissa, come una parete o una recinzione da giardino (vedi misura a nel disegno sotto). Quindi, in una serie di “offset”, misuri a 90°, da questi intervalli, all’oggetto/i che si desideri registrare sul rilevo (vedi b1–b9 sotto). Inoltre è possibile posizionare un metro a nastro lungo il suolo per determinare i punti d’intervallo per effettuare le misure offset. Questa tecnica è particolarmente adatta per curve o linee angolate nel giardino, in quanto fornisce diversi punti di riferimento che puoi ricreare, una volta che avrai l’opportunità di trasferire le misure del rilievo sulla tua pianta attuale.

Essere consapevole che i giardini sono raramente quadrati o hanno veri angoli a 90°. Quello che sembra essere una linea retta può essere ben curvato od angolato, quindi non fidarti mai del tuo occhio e misura sempre con attenzione.

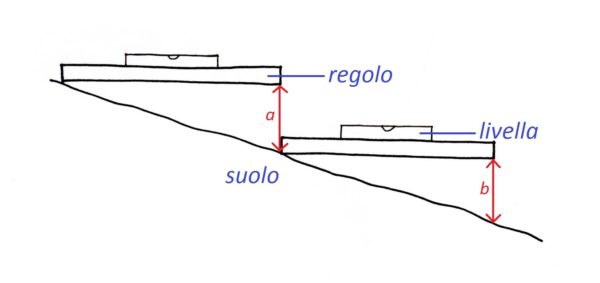

(8) Misura e registra i cambiamenti nei livelli. Prendi un regolo di, diciamo, 3 metri di lunghezza, e posalo sul terreno. Fai attenzione se scegli di usare un regolo in legno, poiché potrebbe non essere completamente dritto o potrebbe essere leggermente inarcato o deformato da non essere evidente, dandoti una lettura falsa. Posa un’estremità del regolo sul punto più alto del giardino, e fallo correre in discesa. Metti una livella sulla parte superiore. Con il regolo che poggia al suolo sul punto più alto, solleva il lato basso fino a quando la livella segna che è perfettamente livellato. Misura la distanza tra la parte inferiore del regolo ed il suolo (vedi misura a nel disegno sotto). Registra questa misurazione. Potresti avere necessità di un assistente per aiutarti a tenere il regolo a livello mentre prendi la misura, oppure è possibile inserire un picchetto nel terreno per appoggiare il regolo sopra, assicurati che il regolo sia a livello una volta che si trova sul picchetto. Ripeti la stessa procedura, posizionando il lato alto del regolo sul punto basso appena misurato, spostando il regolo nuovamente lungo il pendio e prendendo le misurazioni, finché non è stata registrata una serie di misure che mostrano la variazione di dislivello nel tuo giardino (vedi misura b sotto, ecc.).

(9) Prendere una serie di misure di “controllo”. Non puoi mai prendere troppe misure. A me piace registrare tutte le misure che mi servono per ricreare il giardino sulla pianta. Ma prendo anche misure supplementari come “controllo”, come verifiche incrociate nel caso in cui ho commesso qualche errore, o in modo da poter ricreare le misurazioni se ne ho persa una o due. Questi “controlli” comprendono diagonali, misurando da un angolo all’angolo opposto del giardino (in modo analogo alla triangolazione, solo come misura singolare) e misurazioni “lunghezza” e “larghezza” a metà del giardino, tra le altre . A differenza tua, ho solo un’opportunità di misurare un giardino, se commetto degli errori o mancano alcune misure, devo tornare per rivedere il sito, questo costa tempo, soldi ed imbarazzo nel processo. Per questo motivo, i miei rilievi topografici sembrano molto disordinati e confusi, con decine di misure. Tu, però, hai il lusso di prenderti il tempo, registrando alcune cose alla volta, lasciando il tuo rilievo parzialmente organizzato. Puoi tornare a tuo piacimento, raccogliendo informazioni ogni volta per trasferirle alla tua pianta. Quindi, prenditi il tempo necessario per fare tutto con precisione e cura.

Nella mia prossima Garden Masterclass, ti spiegherò come trasferire su carta le misure rilevate, nel processo di realizzazione del disegno in scala, o pianta del tuo giardino.
